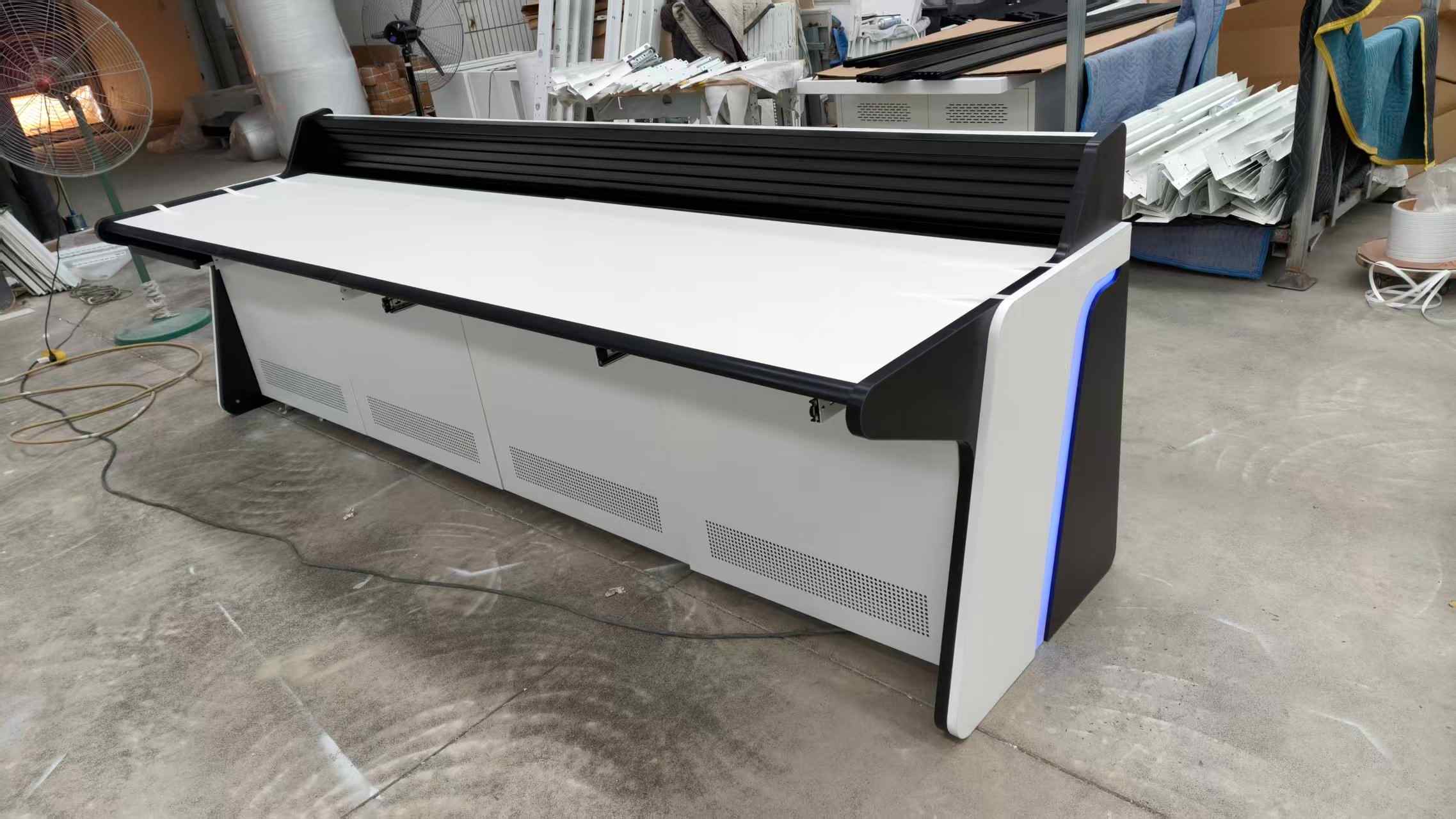

Console di distribuzione dell'energia

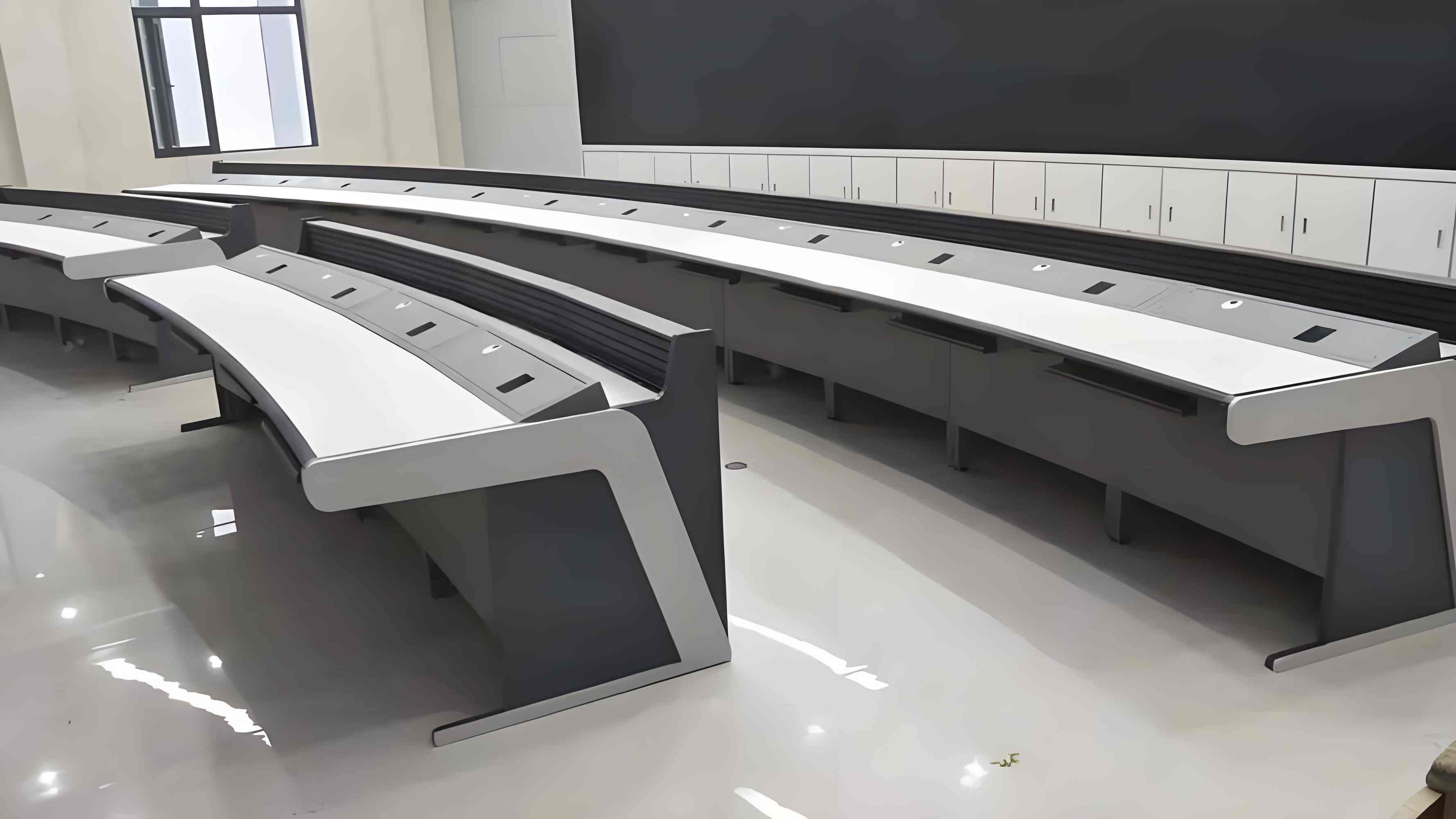

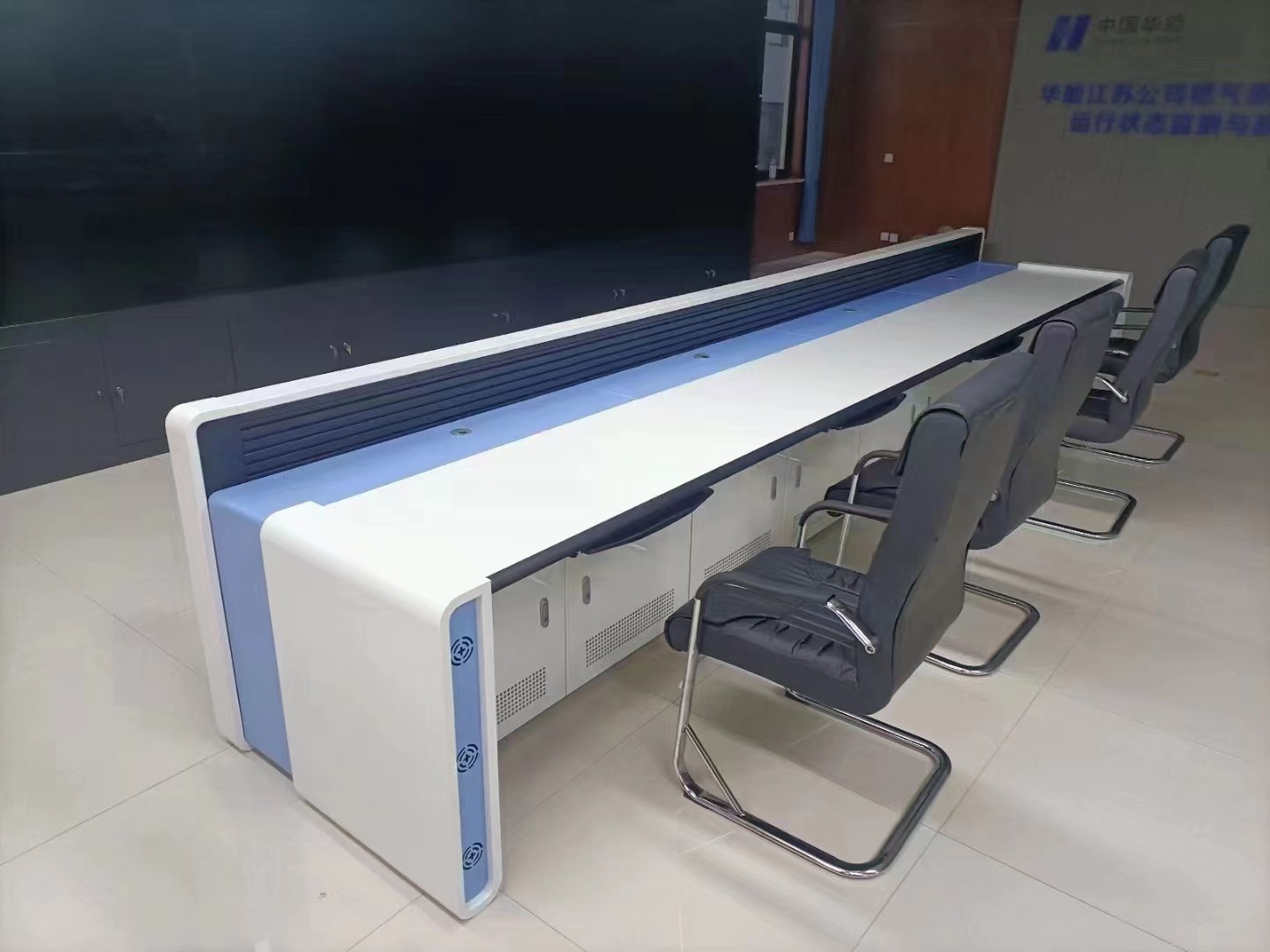

Console di dispacciamento dell'energia dalla Cina TEMERY, chiamata anche workstation di controllo della rete o banco di monitoraggio dell'energia, è un terminale di interazione uomo-macchina dedicato per ambienti di controllo dell'energia. A differenza delle normali scrivanie, è rigorosamente conforme agli standard di sicurezza del settore energetico, ai requisiti EMC e alle specifiche di funzionamento 24 ore su 24, ampiamente utilizzato nei centri di dispacciamento provinciali/comunali, nelle sale di monitoraggio della distribuzione, negli impianti termici/idroelettrici e nelle sale di controllo di nuova energia eolica-solare.

Adotta una struttura assemblata modulare che supporta progetti di layout di sale in linea retta, a forma di arco, a forma di U e altri. Ciascuna posizione di lavoro può essere configurata in modo indipendente con sistema di supporto multi-monitor, gestione dei cavi nascosta, cabina di stoccaggio delle apparecchiature e protezione di messa a terra. Consente una configurazione personalizzata in base alla scala del progetto e ai requisiti operativi di dispacciamento.

1. Telaio principale

Il telaio della Power Dispatching Console è realizzato in lamiera di acciaio SPCC laminata a freddo di alta qualità con uno spessore compreso tra 1,5 mm e 2,0 mm. L'intero telaio è sottoposto a decapaggio acido, fosfatazione, sgrassaggio e trattamento di spruzzatura elettrostatica ad alta temperatura per garantire resistenza alla ruggine, resistenza alla corrosione, resistenza all'umidità e resistenza alla deformazione. Tutte le posizioni di saldatura su di esso sono lucidate uniformemente senza spigoli vivi.

La versione di fascia alta adotta una struttura a trave in lega di alluminio industriale 6063-T5, offrendo maggiore stabilità complessiva, peso più leggero e prestazioni di carico più elevate. Il telaio rigido può sopportare carichi pesanti multischermo a lungo termine senza vibrazioni o deformazioni, adattandosi completamente al lavoro di monitoraggio industriale ininterrotto a lungo termine.

2. Piano di lavoro antistatico

Il piano di lavoro adotta il laminato antistatico compatto HPL importato, un materiale speciale per le apparecchiature di controllo dell'alimentazione e della sala computer. La resistività superficiale è controllata stabilmente tra 10⁶Ω e 10⁹Ω, rilasciando efficacemente l'elettricità statica generata dal funzionamento a lungo termine di apparecchiature elettroniche e proteggendo host di controllo industriale di precisione, apparecchiature di comunicazione e terminali di monitoraggio.

Il piano di lavoro è ignifugo, resistente alle alte temperature, ai graffi e agli urti. Il grado resistente all'usura soddisfa i requisiti di funzionamento a lungo termine di tastiera e mouse ad alta frequenza, senza scolorimento, desquamazione e screpolature dopo anni di utilizzo.

3. Sistema di cablaggio di isolamento per corrente forte e debole

E' dotato di doppie strutture di canalizzazione indipendenti per corrente forte e corrente debole. Una piastra isolante metallica è disposta al centro del prodotto per separare completamente le linee elettriche e le linee di segnale, evitando diafonia elettromagnetica, sfarfallio dello schermo, ritardo del segnale e perdita di pacchetti dati causata da interferenze di corrente.

Per ciascuna stazione sono riservati fori per cavi, scanalature per cavi e canali di cablaggio inferiori indipendenti. Tutti i cablaggi sono nascosti e ordinati, facilitando la successiva manutenzione delle apparecchiature, la sostituzione della linea e l'aggiornamento del sistema. L'intera console di distribuzione dell'energia è dotata di terminali di messa a terra standard per garantire una protezione equipotenziale sicura, rispettando gli standard di accettazione della sicurezza del settore energetico.

4. Sistema di staffe di montaggio multischermo

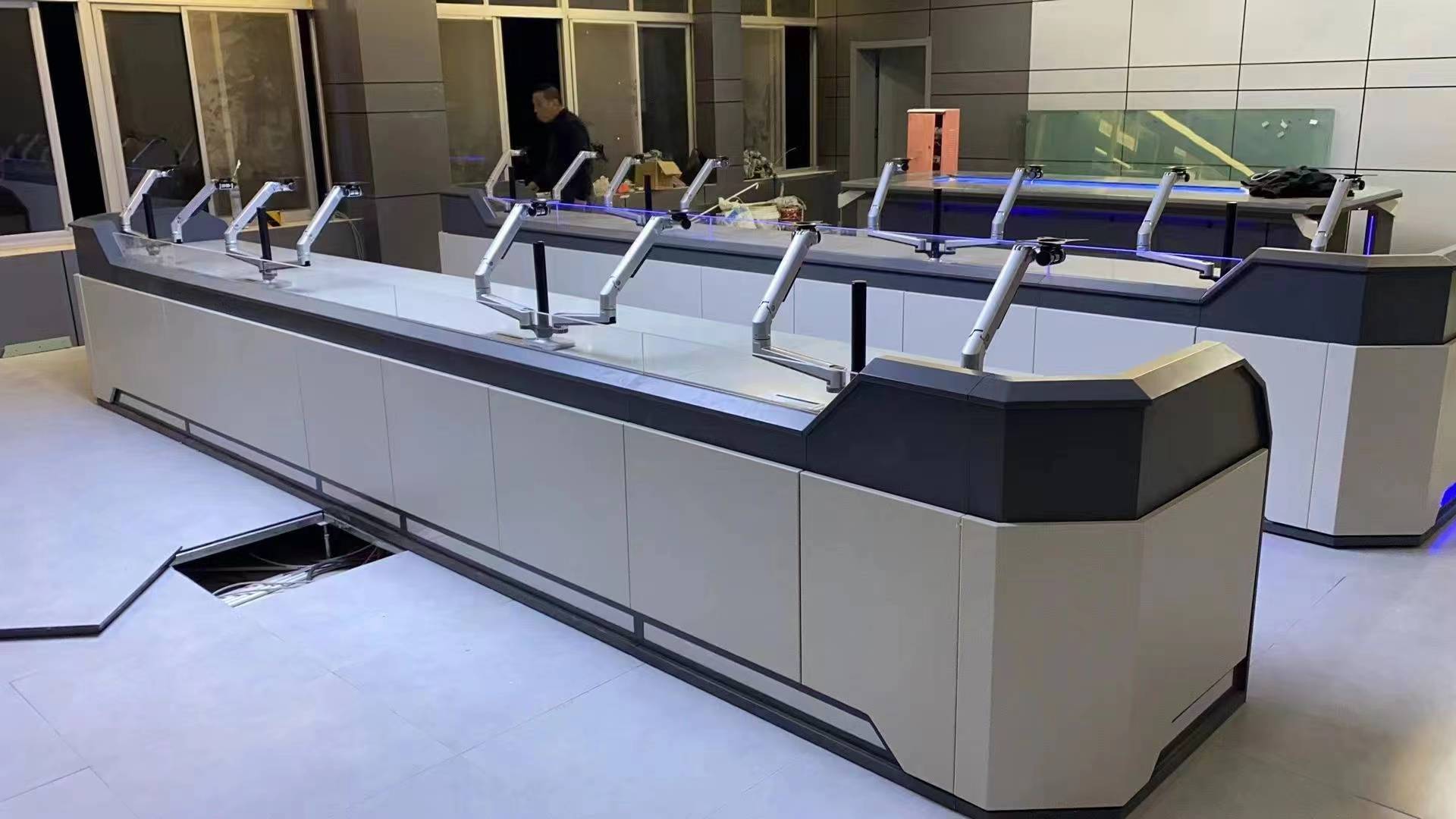

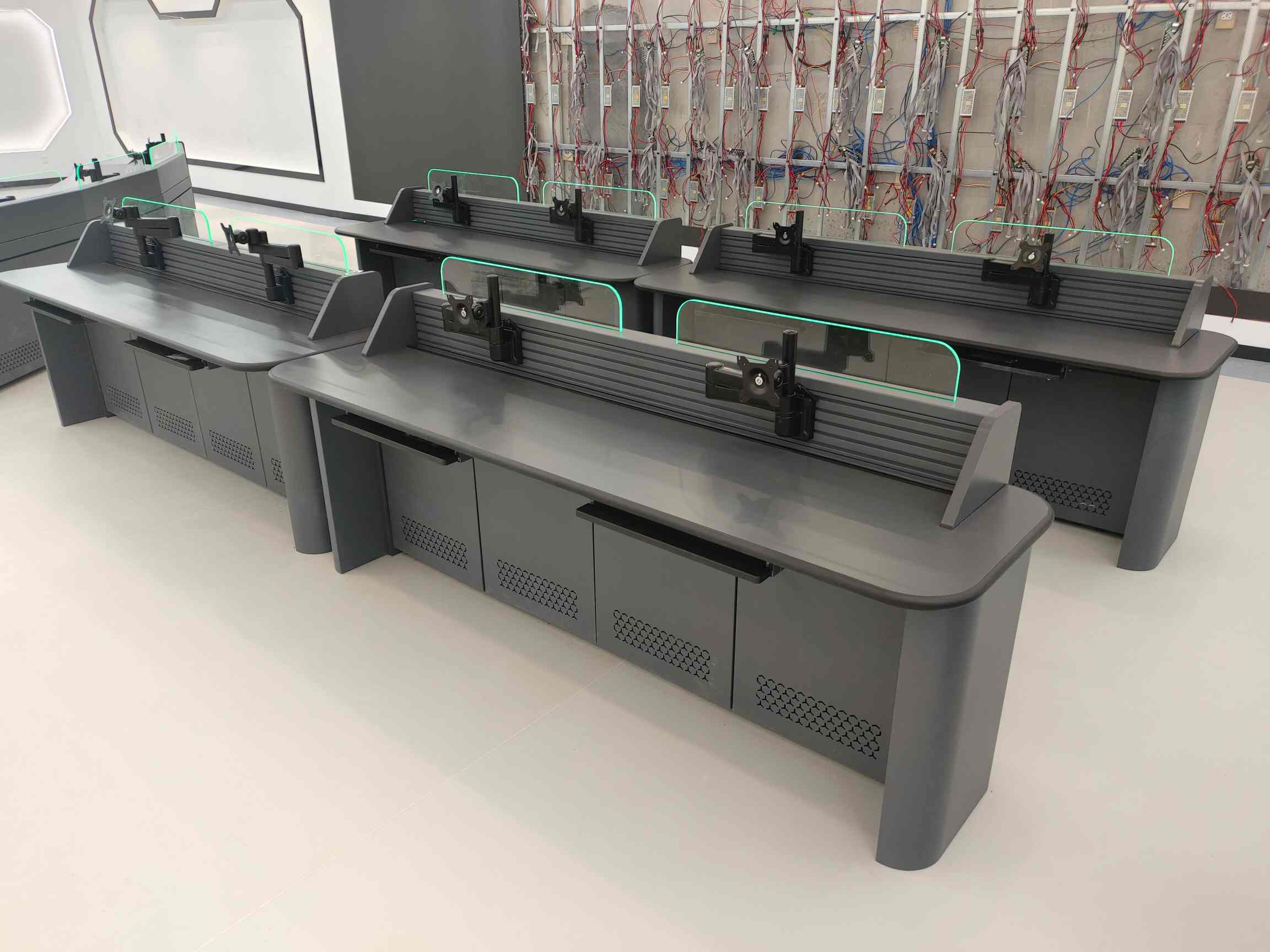

La parte posteriore è dotata di una staffa di montaggio per monitor ispessita integrata in grado di trasportare da 2 a 6 monitor per stazione. La staffa adotta una struttura in acciaio rinforzato con elevata capacità di carico, angoli regolabili su-giù e sinistra-destra e disposizione flessibile dello schermo.

La staffa è adatta per visualizzare diagrammi della rete elettrica, curve di dati di invio, stato operativo delle apparecchiature, video di monitoraggio in tempo reale e requisiti di visualizzazione sincrona multi-sistema. La staffa rimane stabile senza oscillazioni durante il funzionamento a lungo termine, garantendo immagini di monitoraggio chiare e stabili.

5. Design ergonomico umanizzato

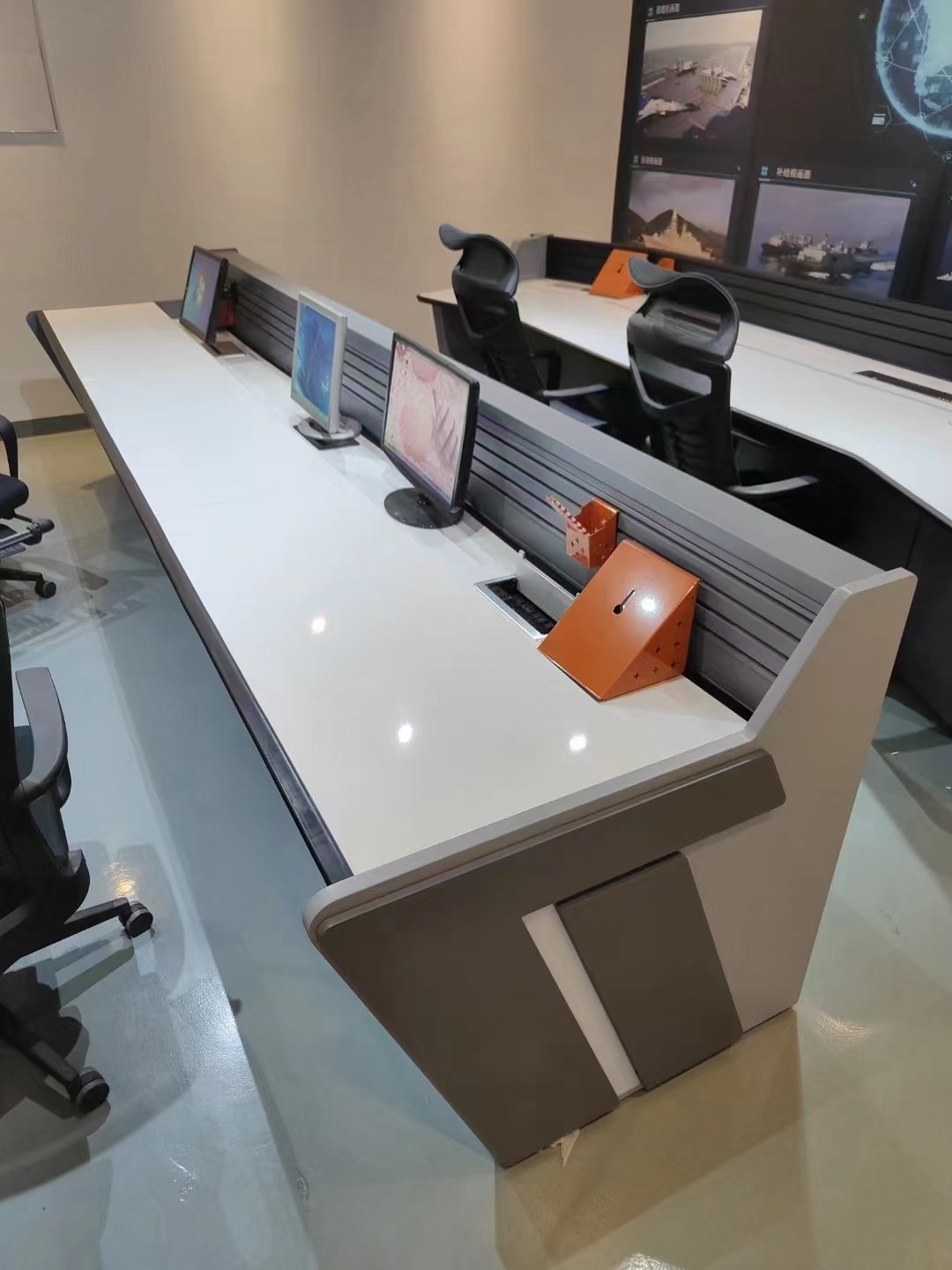

Il piano di lavoro adotta un design ergonomico microinclinato per ottimizzare l'angolo di visione dell'operatore e ridurre l'affaticamento degli occhi. È dotato di un vassoio nascosto per tastiera retrattile e di una guida scorrevole liscia, che consente di risparmiare spazio e garantire una scrivania ordinata.

La console di distribuzione dell'alimentazione offre una funzione elettrica opzionale di regolazione dell'altezza che supporta il lavoro alternato seduto e in piedi, migliorando efficacemente il comfort di servizio a lungo termine degli spedizionieri. Il design complessivo dello smusso dell'arco previene lesioni da collisione, soddisfacendo pienamente gli standard di sicurezza e di progettazione umanizzata delle sale di controllo industriali.

6. Struttura di espansione modulare

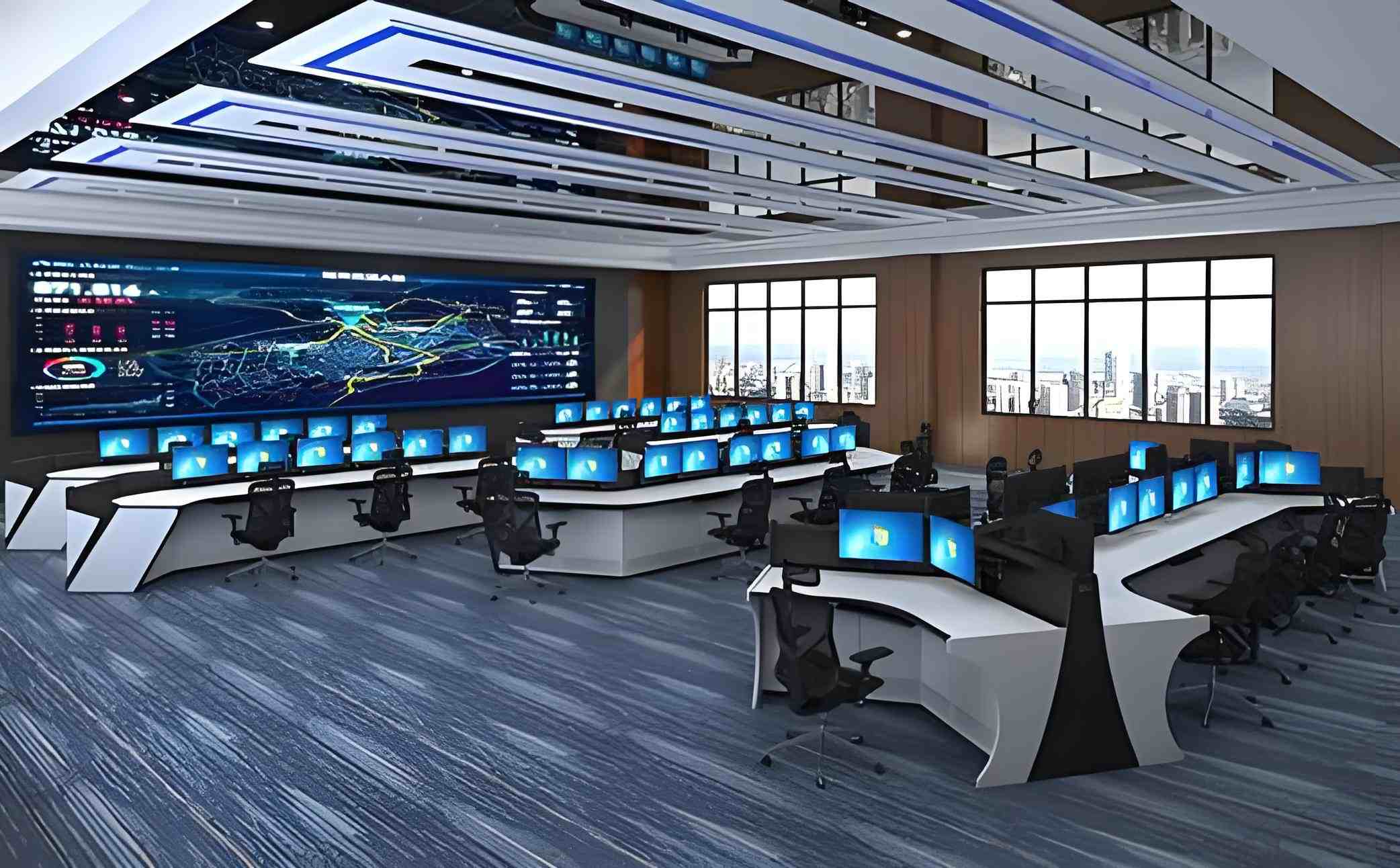

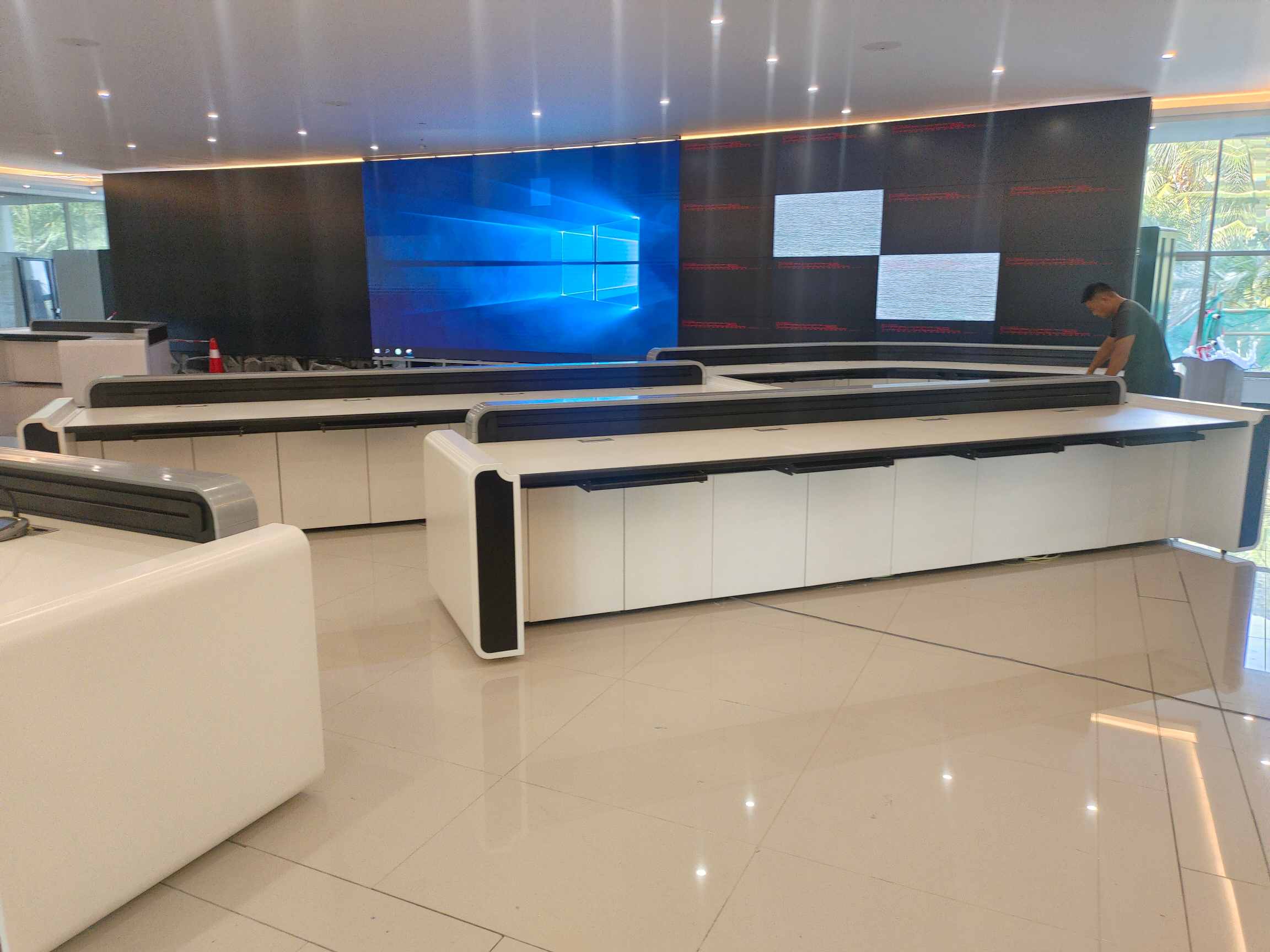

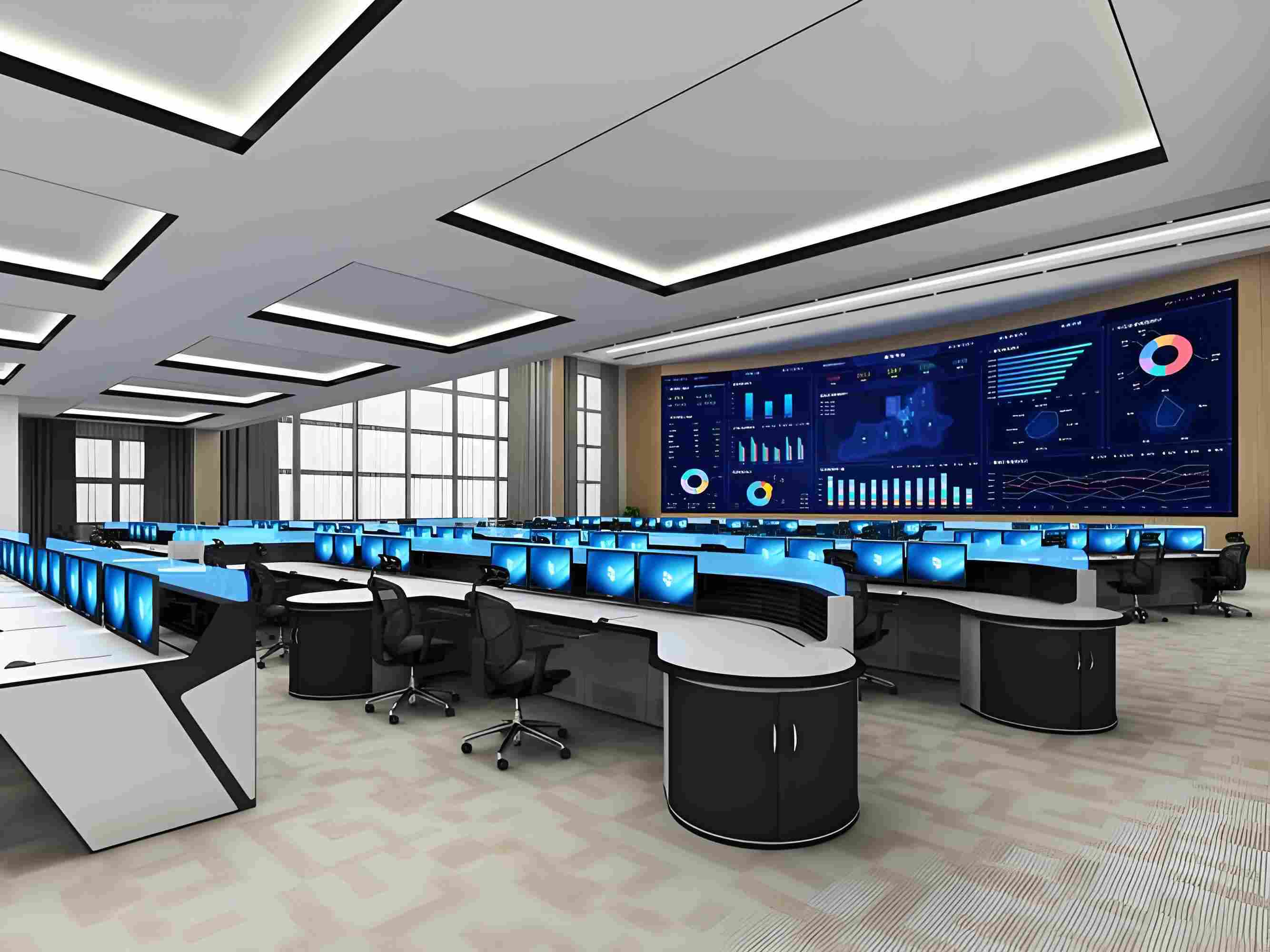

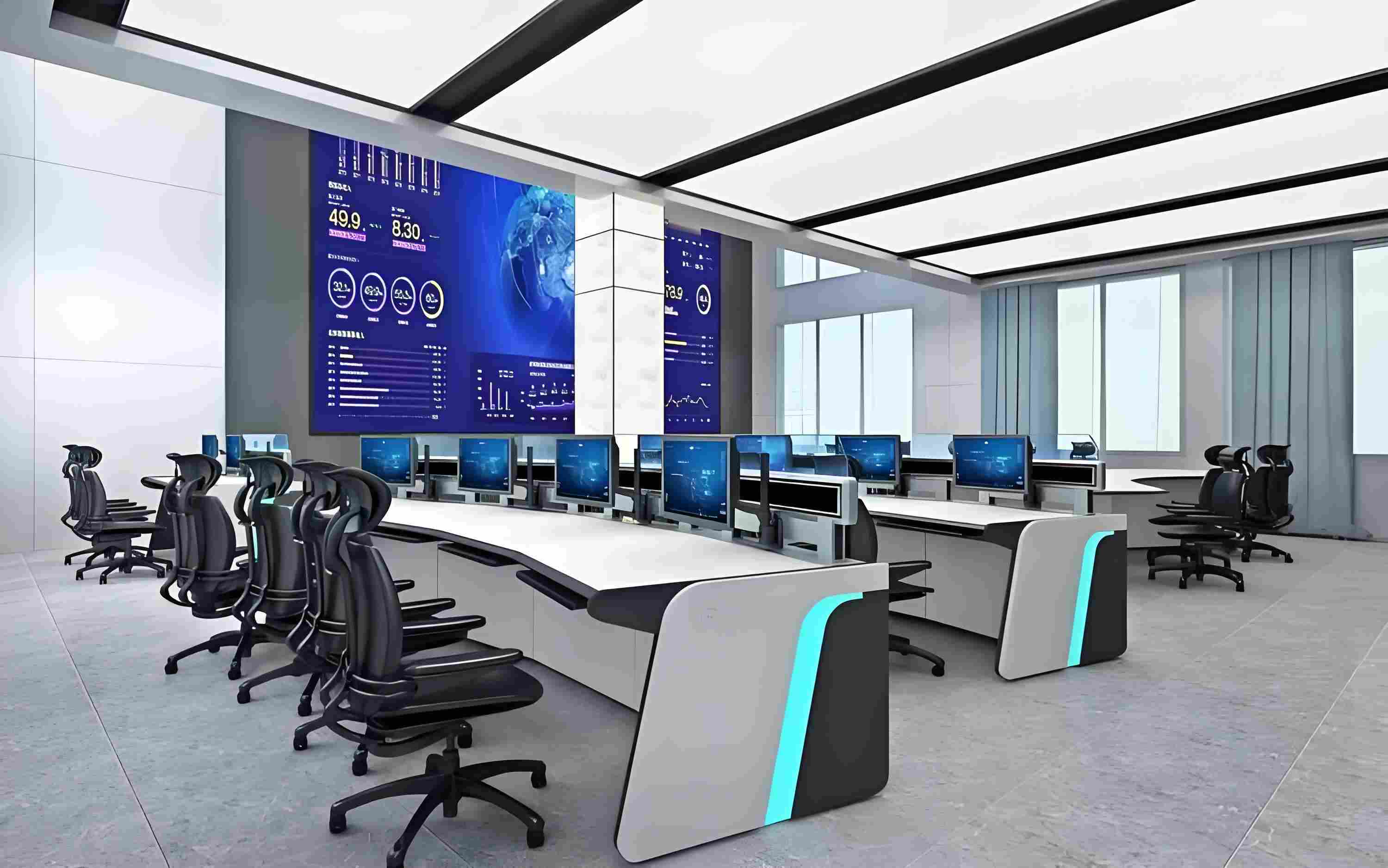

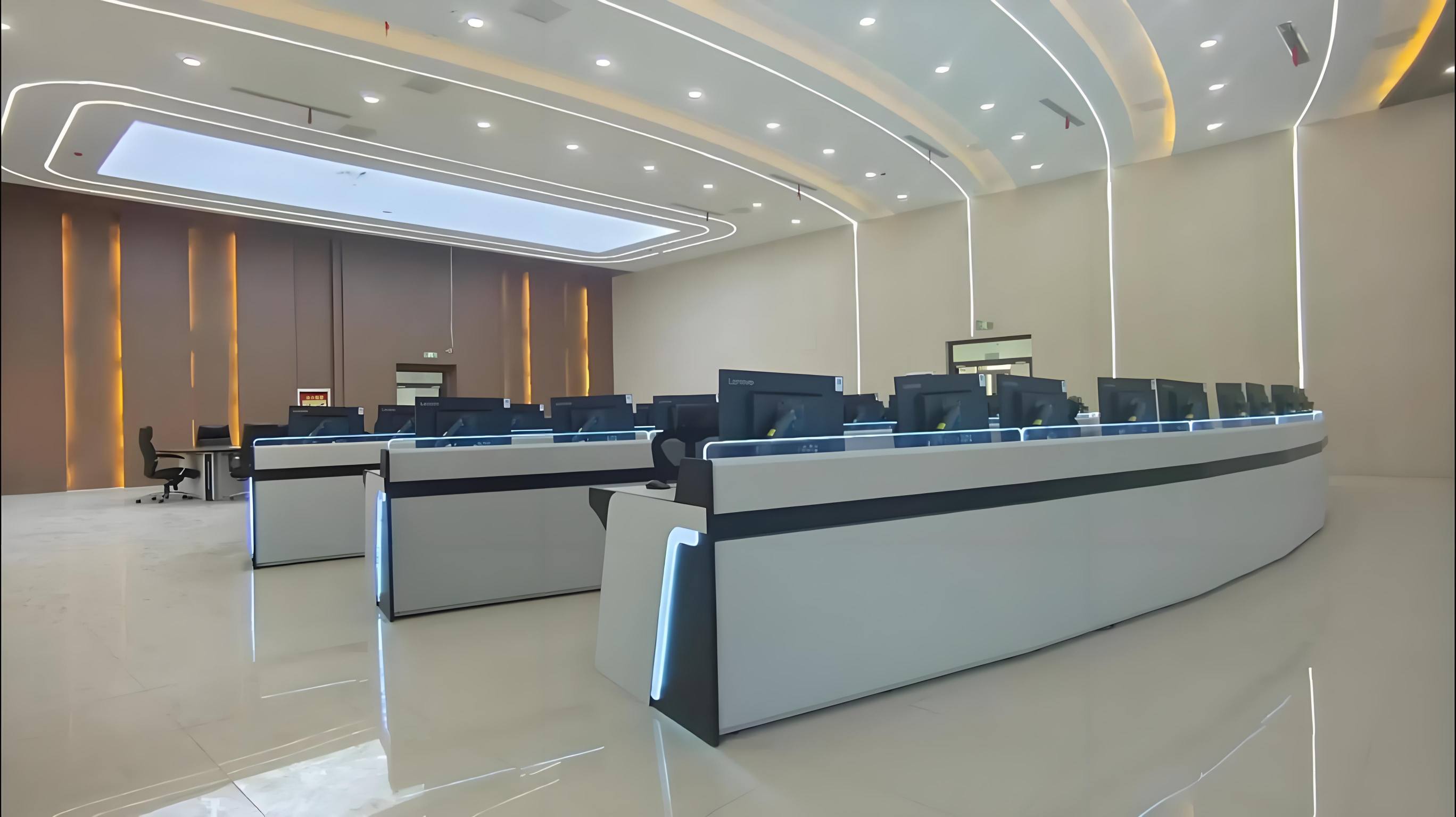

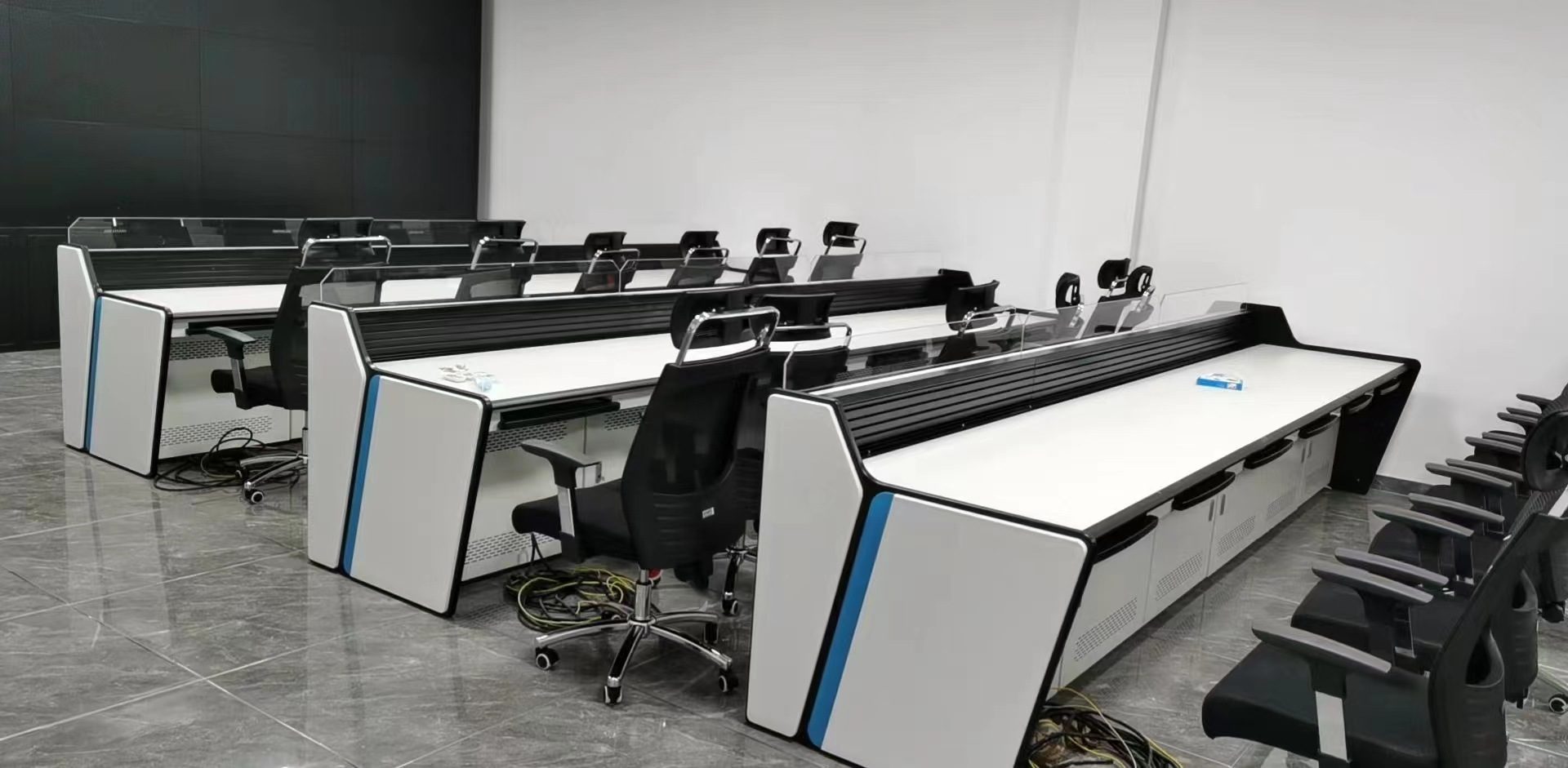

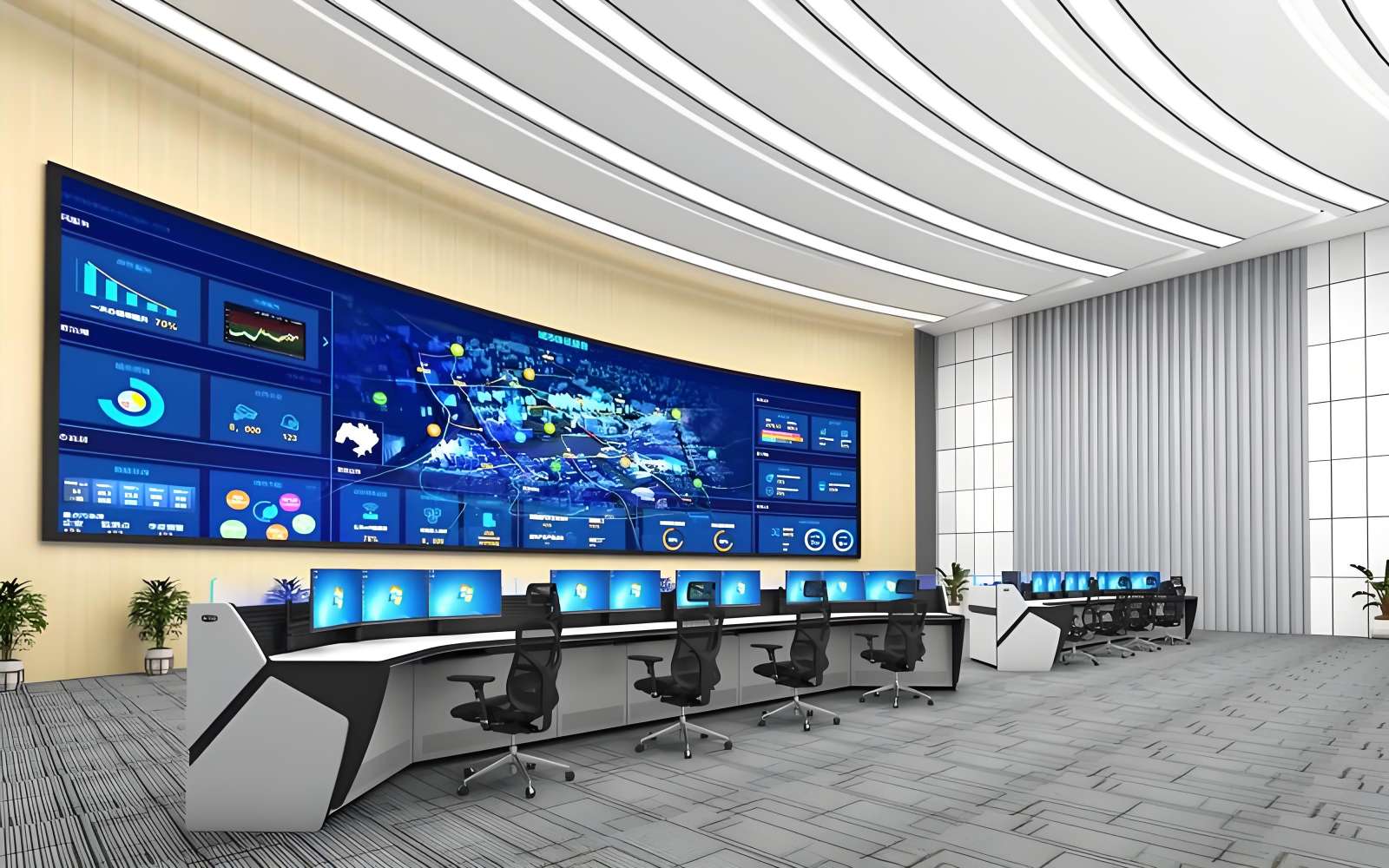

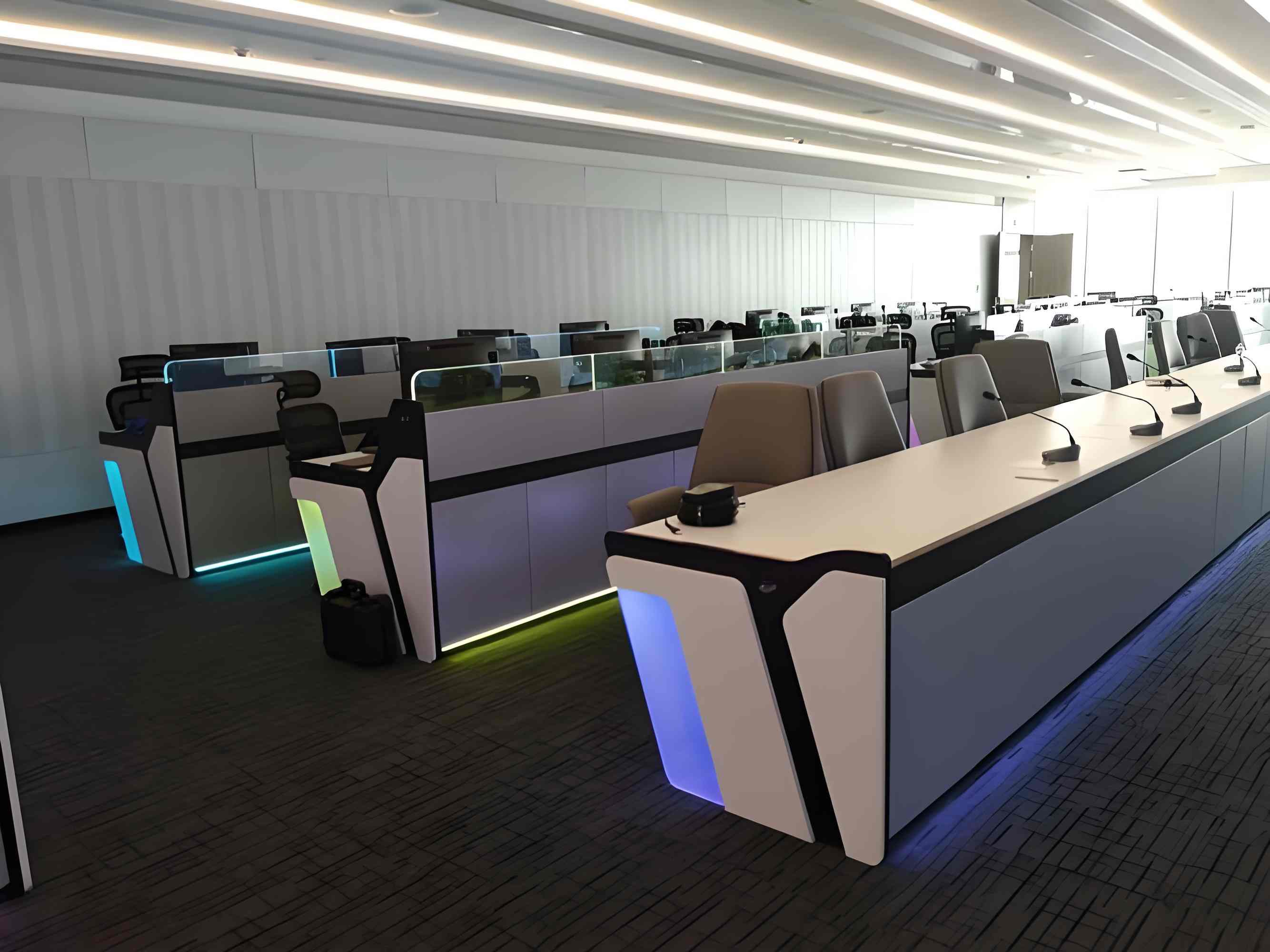

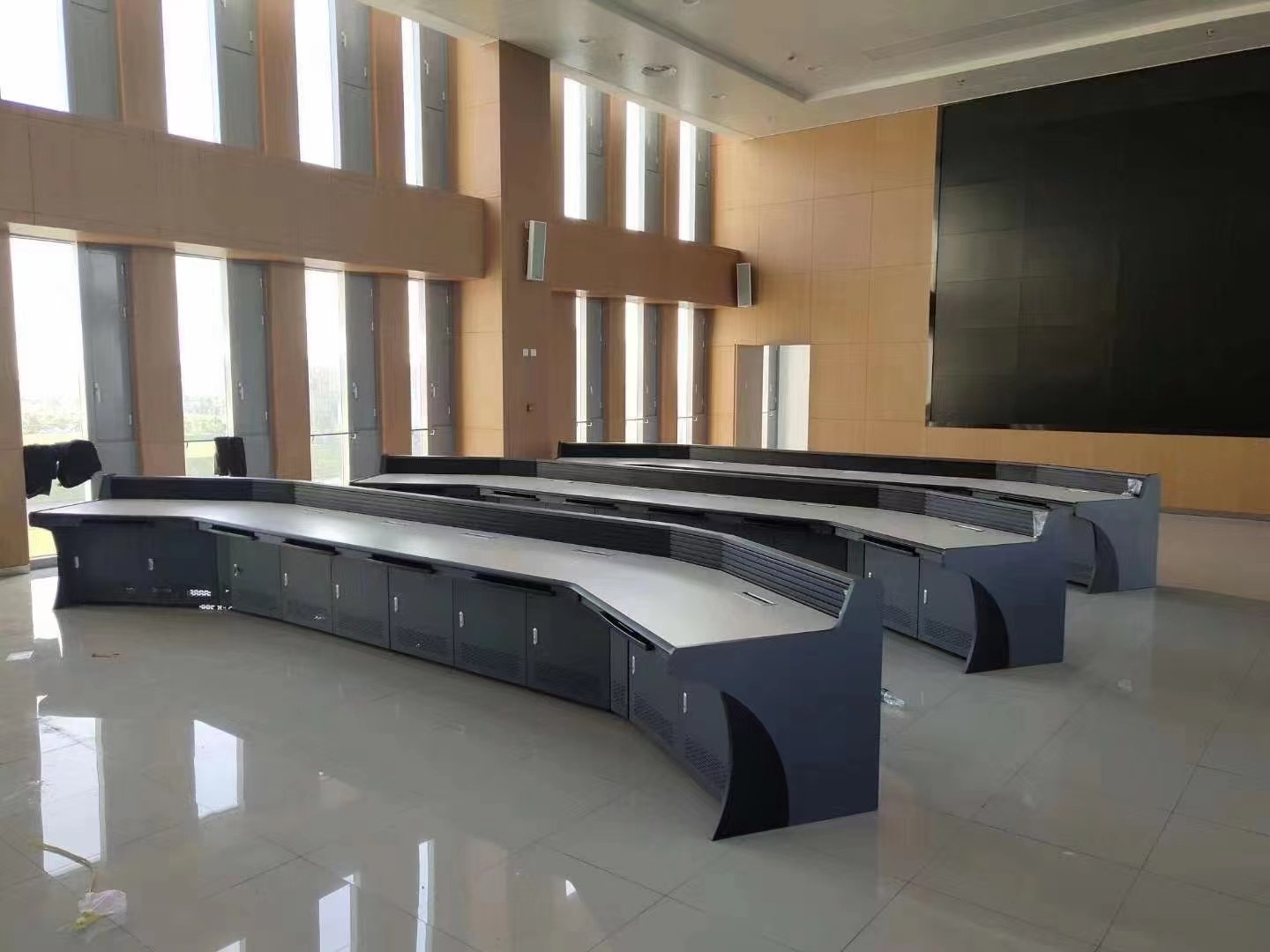

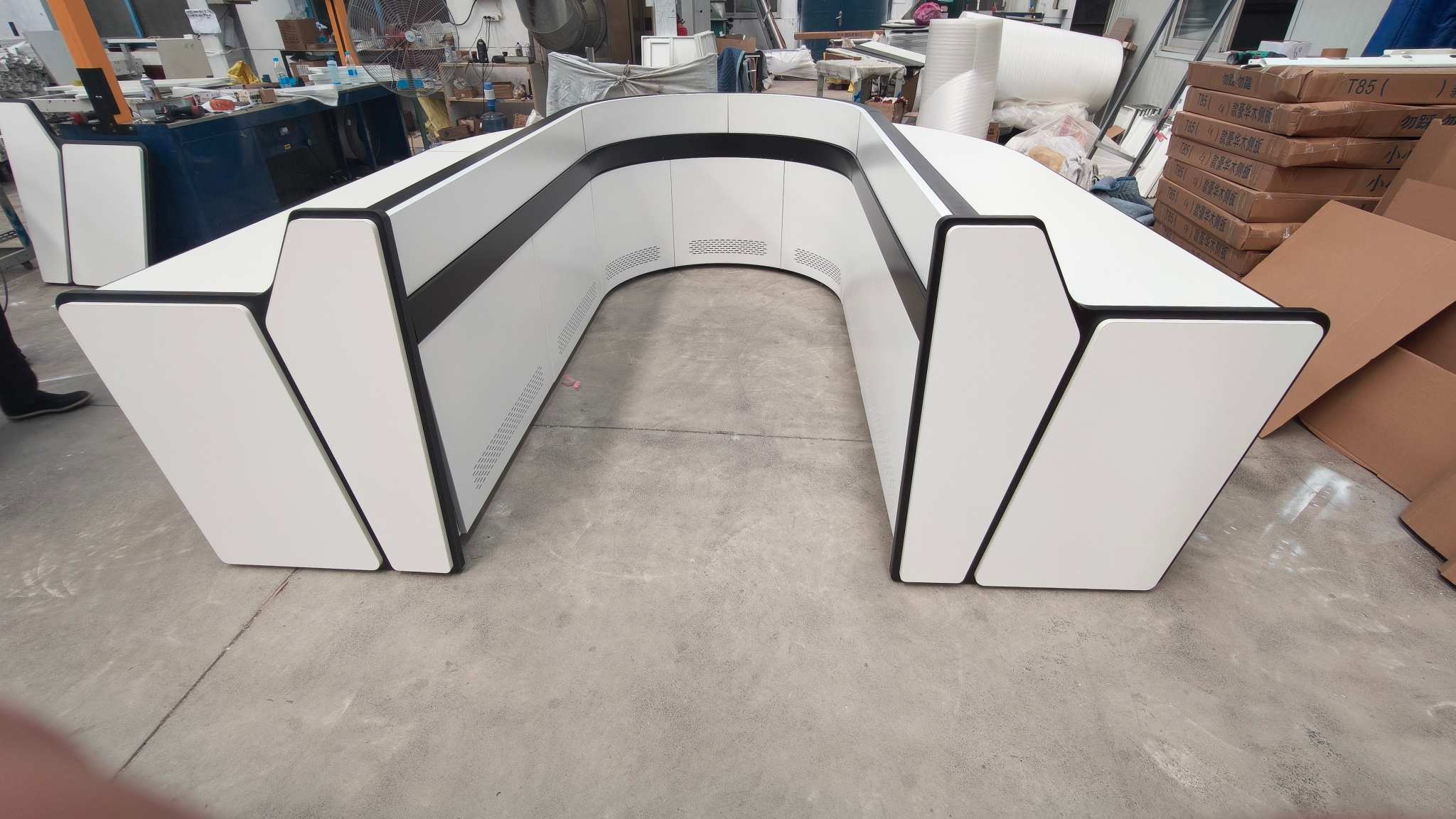

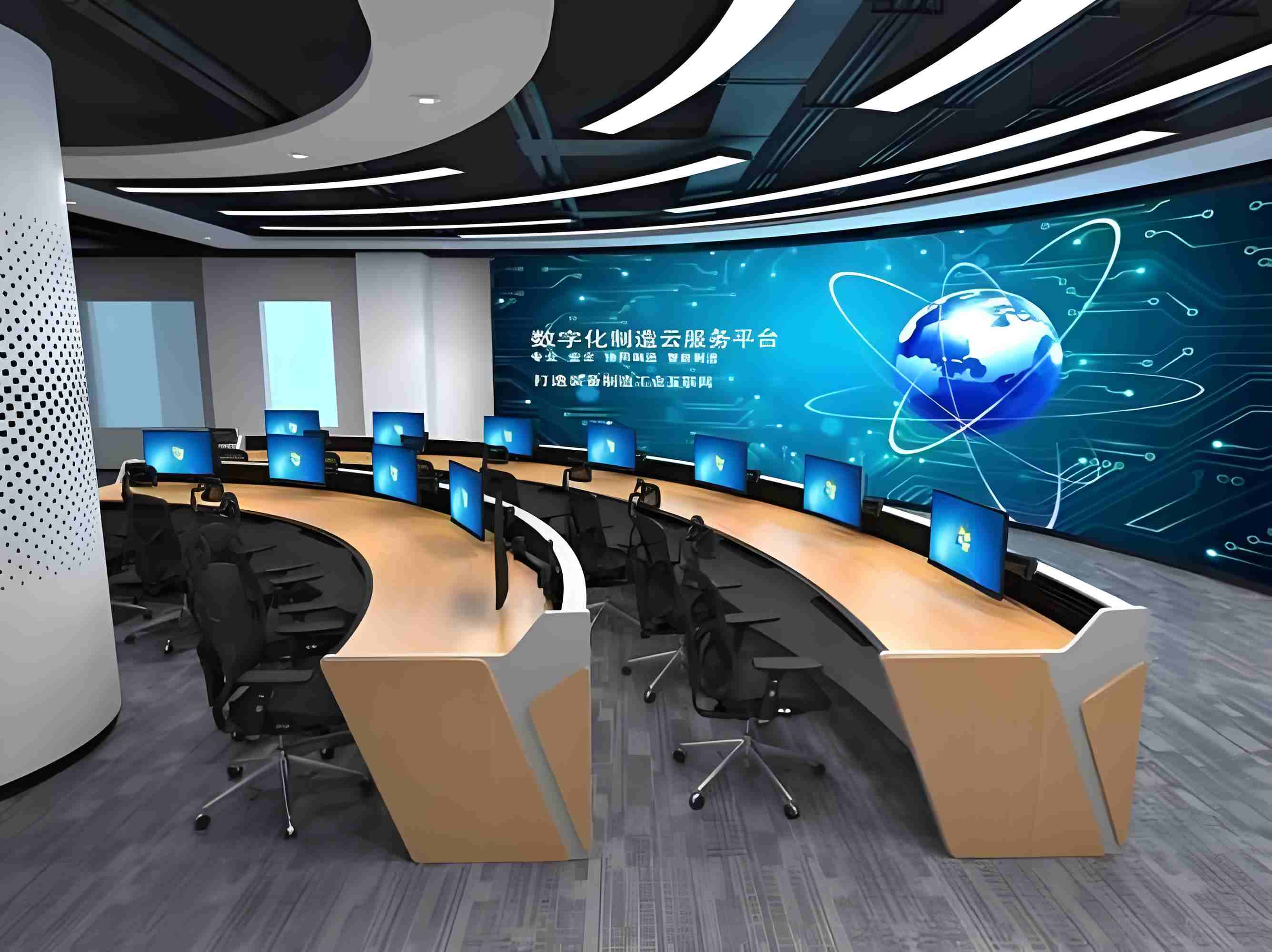

Il prodotto adotta una produzione standardizzata completamente modulare che supporta giunzioni illimitate di stazioni singole o multiple. A seconda delle dimensioni della sala di controllo, la console di distribuzione dell'energia può essere combinata in tipi lineari, ad arco, a U e in altri layout generali.

La struttura modulare consente l'aggiunta, la riduzione e la sostituzione gratuita di moduli funzionali, facilitando la successiva ricostruzione dei padiglioni, l'ampliamento della capacità e l'aggiornamento delle attrezzature. È adatto per sale di controllo di piccole reti di distribuzione, sale di controllo centrali di centrali elettriche di medie dimensioni e grandi sale di dispacciamento della rete provinciale.

Vantaggi del prodotto

È personalizzato per gli scenari di monitoraggio ad alta intensità 24 ore su 24, 7 giorni su 7 del settore energetico. La console di distribuzione dell'alimentazione dimostra eccezionali vantaggi in termini di interferenze antielettromagnetiche, eliminazione dell'elettricità statica, protezione di sicurezza, stabilità strutturale e durata a lungo termine.

Rispetto alle normali postazioni di monitoraggio, è più professionale, più sicura e più adattabile ad ambienti elettromagnetici di potenza complessi.

Tutti i materiali sono ignifughi, ecologici e durevoli e soddisfano gli standard internazionali di sicurezza industriale e i requisiti di ispezione del settore energetico. Il prodotto è la workstation di controllo preferita per le aziende di reti elettriche, le centrali elettriche, i nuovi progetti energetici e le società EPC di ingegneria energetica.

Ambito di applicazione

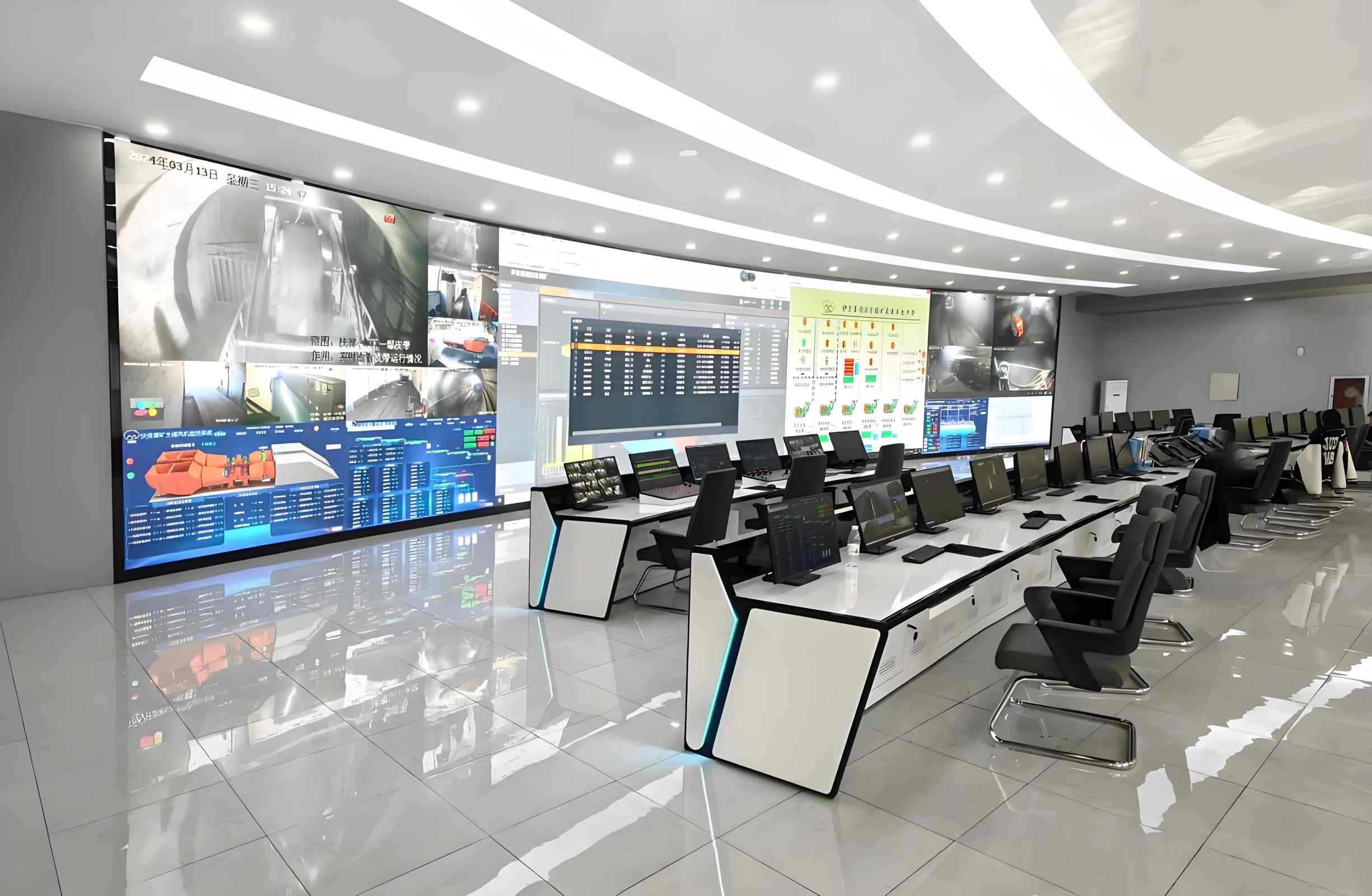

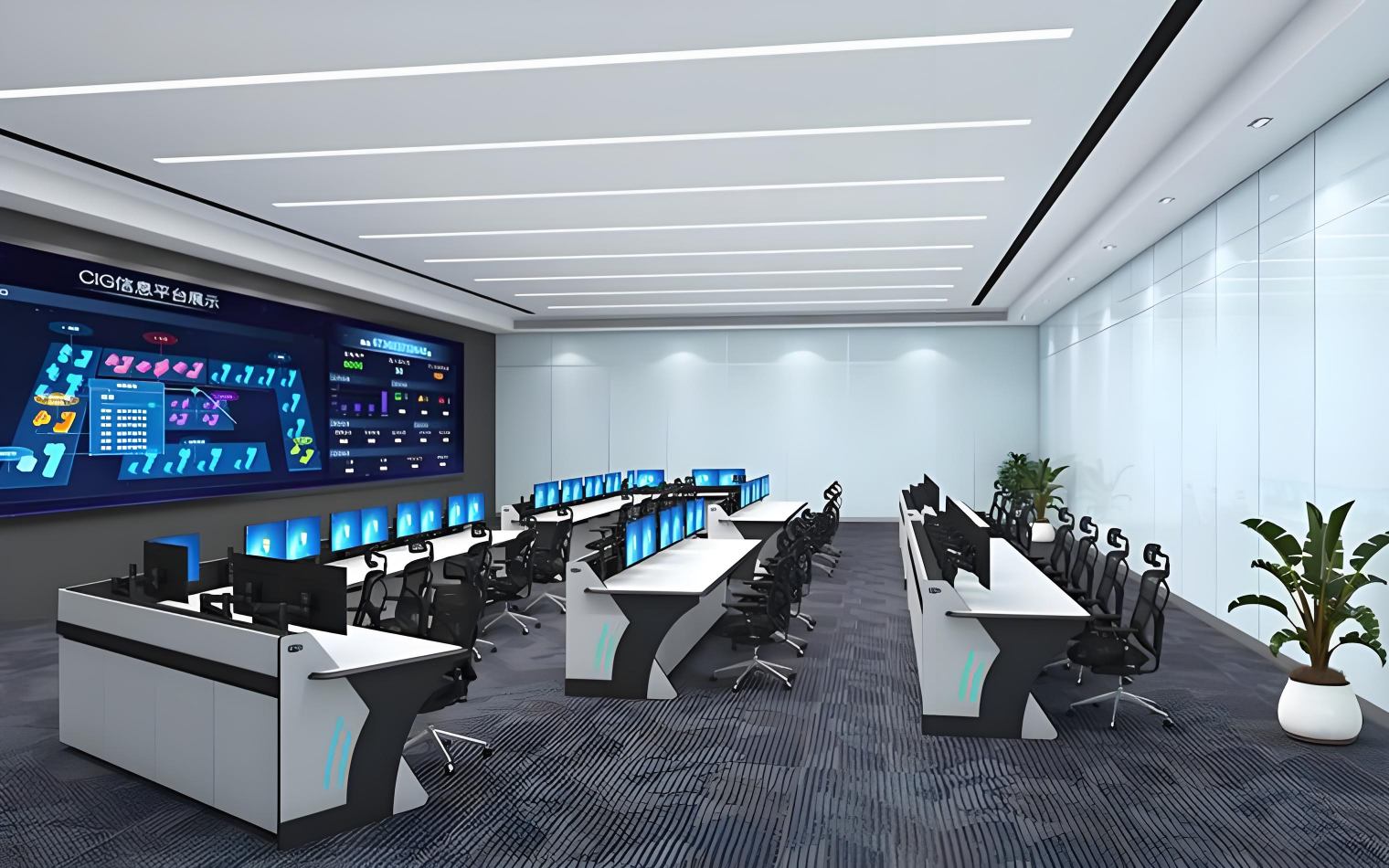

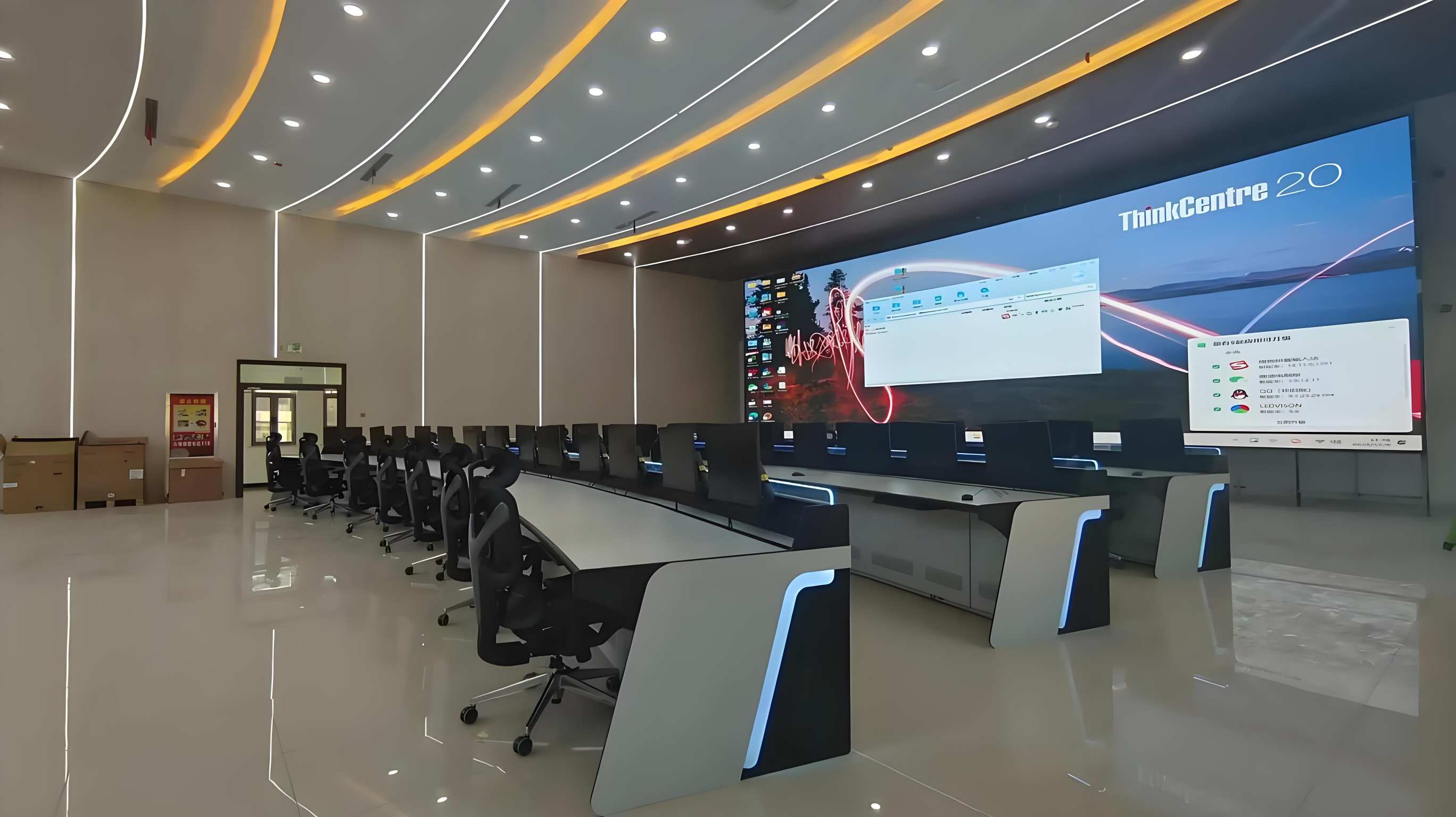

La Power Dispatching Console si applica ai centri di dispacciamento della rete elettrica, alle sale di controllo degli uffici comunali dell'energia, ai centri di monitoraggio della rete di distribuzione, alle sale di controllo centrali delle centrali termiche, alle sale di monitoraggio delle centrali idroelettriche, ai centri di controllo dell'energia eolica e solare, alle sale di monitoraggio delle stazioni di stoccaggio dell'energia, alle sale di controllo centralizzate delle sottostazioni e ai centri di pianificazione delle comunicazioni elettriche.

Parametri tecnici

1. Materiale del telaio: acciaio SPCC laminato a freddo da 1,5–2,0 mm/lega di alluminio 6063-T5
2. Materiale del piano di lavoro: laminato compatto HPL antistatico opzionale o pannello ignifugo antistatico
3. Resistività superficiale: 10⁶–10⁹Ω
4. Resistenza di terra: ≤1Ω
5. Capacità di carico statico: ≥100 kg/㎡
6. Modalità operativa: fissa/altezza regolabile elettricamente opzionale
7. Design del cablaggio: canalina di isolamento per corrente forte e debole indipendente
8. Durata di servizio: più di 15 anni in normali condizioni di lavoro
